User Rating: 4 / 5

Star ActiveStar ActiveStar ActiveStar ActiveStar Inactive

Bardzo fajne rozwiązane do szybkiego pomiaru elementów obrabianych na stołach obrabiarek. Taśma pomiarowa samoprzylepna do szybkiego naklejania na powierzchnie metalowe, aluminiowe i inne.
Może posłużyć do wymiany zużytego liniału.

Punkt zerowy jest naniesiony nie od samego brzegu, znajduje się w odległości kilku kilkunastu centymetrów od brzegu. Pozwala to na dodatkowe wzmocnienie okolić punktu zerowego, które w praktyce jest najczęściej narażone na uszkodzenia. Taśmę oprócz naklejania można mocować na wkręty lub blachowkręty.
Nadmiar taśmy można odciąć nożycami do blachy.

Liniały naklejane występują w 4 rozmiarach 1 m, 2 m, 3 m i 4 metry. I są wąskie mają jedynie 13 mm.

https://domtechniczny24.pl/linia%C5%82-stalowy-lakierowany-naklejany-3m-tajima.html



User Rating: 4 / 5

Star ActiveStar ActiveStar ActiveStar ActiveStar Inactive

Cześć
       W dzisiejszym artykule nie będzie moim celem straszenie Państwa. Lecz przedstawienie jak proste rozwiązanie techniczne, jakim jest detektor gazu czadu, może zapobiec tragedii.
Analizując statystyki straży pożarnej możemy się przekonać, że problem czadu w mieszkaniach, przede wszystkim w sezonie grzewczym jest bardzo poważny. Dane mówią o ofiarach śmiertelnych czadu rzędu 500 osób rocznie. Z cichym zabójcą, jakim jest tlenek węgla można walczyć na kilka sposobów. O przezorności i daleko posuniętej ostrożności nie trzeba pisać, problem w tym, że niekiedy to nie wystarczy. Jeżeli tlenek węgla pojawi się w domu i będzie dochodził do granicznych wartości to pomóc może tylko czujnik czadu.
       Zanim przejdę do omówienia czujników gazu i czadu trochę teorii.
Tlenek węgla jest gazem bezbarwnym i bezzapachowym, dlatego trudny do wykrycia przez nas. Zgodnie z wieloma badaniami naukowymi szkodliwe działanie czadu jest głównie zależna od:
Stężenia tlenku w wdychanum powietrzu.
Czasu przebywania i aktywności ruchowej w tym środowisku.
Od indywidualnych cech fizjologicznych osoby narażonej.
   Tlenek węgla jest absorbowany do krwi z wdychanego powietrza. Powoduje tworzenie się w organizmie tzw. karboksyhemoglobiny, która osłabia zdolność krwinek do transportu tlenu. To z kolei powoduje niedotlenienie narządów, tkanek i mózgu. Wywołuje to w zależności od stężenia karboksyhemoglobiny w krwi objawy:

  1. Uczucie ucisku i lekkiego bólu głowy, rozszerzenie naczyń krwionośnych (10-20%).
  2. Ból głowy i tętnienie w skroniach (20-30%).
  3. Silny ból głowy, osłabienie, oszołomienie, wrażenie ciemności, nudności, wymioty, zapaść (30-50%)
  4. Zaburzenia pracy serca, przyspieszenie tętna i oddychania, śpiączka przerywana drgawkami (50-60%)

Dalej nie będę pisał, w każdym razie przy stężeniu powyżej 60% może dojść już do nieodwracalnych upośledzeń narządów i śmierci.
      Dla zobrazowania w praktyce stosuje się obrazowe przykłady stężeń i reakcji organizmu. W czujniku czadu CD-50B8 można przeczytać: wdychanie tlenku węgla o stężeniu 200 ppm w ciągu 2-3 godzin powoduje lekki ból głowy, zmęczenie, nudności. Stężenie 12800 ppm w czasie 1-3 minuty powoduje natychmiastową śmierć.

Poniżej bardziej dokładne informacje o objawach zatrucia tlenkiem węgla zależnie od stężenia objętościowego w powietrzu:

  • 100-200 ppm (0,01% - 0,02%) lekki ból głowy przy ekspozycji przez 2-3 godziny
  • 400 ppm (0,04%) silny ból głowy zaczynający się ok. 1 godzinę po wdychaniu tego stężenia;
  • 800 ppm (0,08%) zawroty głowy, wymioty i konwulsje po 45 minutach wdychania; po dwóch godzinach trwała śpiączka;
  • 1 600 ppm (0,16%) silny ból głowy, wymioty, konwulsje po 20 minutach; zgon po dwóch godzinach
  • 3 200 ppm (0,32%) intensywny ból głowy i wymioty po 5-10 minutach; zgon po 30 minutach;
  • 6 400 ppm (0,64%) ból głowy i wymioty po 1-2 minutach; zgon w niecałe 20 minut;
  • 12 800 ppm (1.28%) utrata przytomności po 2-3 wdechach; śmierć po 3 minutach.

Uf trochę się spociłem.

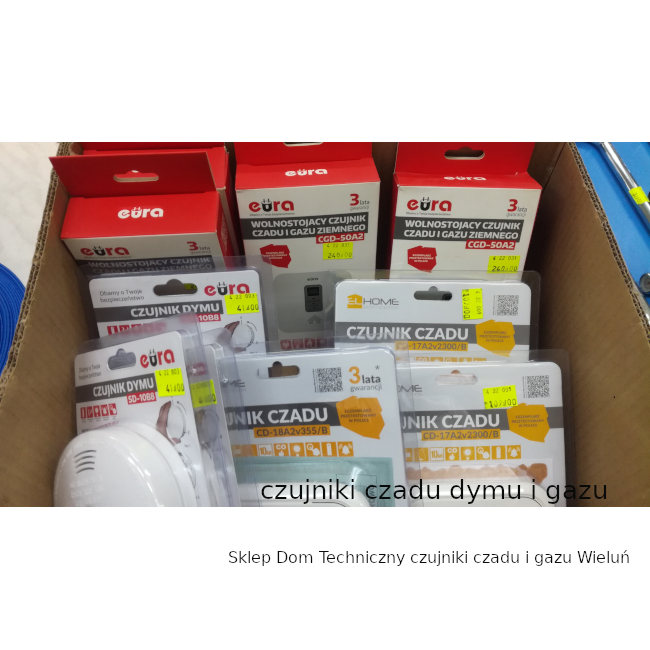

czujnik czadu wieluń


      Czujniki czadu śledzą obecność w powietrzu tlenku węgla. Pracuje on w oparciu o technologię półprzewodnikową, tzn. znajdujący się w urządzeniu detektor reaguje na zawarty w powietrzu czad i uruchamia alarm.
Nawet nieduże stężenie CO około kilku setnych procent 0,006% utrzymujące się przez dłuższy czas spowoduje uruchomienie alarmu dźwiękowego i zapalenie diody sygnalizacyjnej.
Wykrywacz czadu np.: mini CD-50B8 warto zamontować w łazienkach, kuchniach, korytarzach sąsiadujących z potencjalnymi źródłami zagrożenia. Należą do nich: gazowe podgrzewacze wody z otwartą komorą spalania, kominki opalane drewnem i gazem, przenośne grzejniki gazowe i piecyki opalane paliwami ciekłymi, piece kaflowe, i oczywiście kotłownie węglowe, lub opalane drewnem.
      Tlenek węgla czyli popularnie zwany czadem jest gazem o niższej gęstości od powietrza, lecz powstaje prawie zawsze, jako mieszanka z ciężkim dwutlenkiem węgla, przez co unosi się tuż nad podłogą. Z tego powodu czujni montuje się zawsze na wysokości ok. 50 cm nad podłogą. Chyba, że korzystamy z czujnika gazu i czadu np. CGD 31A2| to wtedy na wysokości 150cm.
      Decydując się na czujnik czadu zwróć trzeba uwagę na to, czy posiada certyfikat potwierdzający wykonanie testów. Czy jest zasilany na baterię czy z sieci. Oba wyjścia mają zalety i wady. Urządzenia bateryjne sprawdzą się w sytuacji zaniku napięcia, lecz wymagają stałej kontroli baterii. I tu uwaga jak większość urządzeń elektronicznych mogą źle pracować przy słabych bateriach (chyba, że mają automatyczny system informowania o stanie baterii). Natomiast zasilane sieciowo przestaną działać, jeżeli braknie prądu, to oczywiste. Ze względu na te wady i zalety obu czujników nigdy nie dają nam 100% pewności wykrycia czadu a jedynie w dużej mierze podniosą prawdopodobieństwo jego wykrycia. Warto, więc co jakiś czas testować urządzenie i dokonywać okresowych przeglądów.
      Czad w większości wypadków zabija w mieszkaniach, w których nie ma właściwej wentylacji, przewody wentylacyjne są niedrożne lub zaklejone, aby było cieplej!!!, kominy zatkane, a plastikowe szczelne okna nie zapewniają odpowiedniej cyrkulacji powietrza. Temat tych okien i super szczelnych domów opisywałem w artykule wentylacja między pokojami.
Kolejne zagrożenie stanowią gazy wybuchowe lub ich mieszaniny: metan, propan i butan. Gaz ziemny jest lżejszy od powietrza i gromadzi się w wyższych częściach pomieszczeń. Natomiast propan i butan jest cięższy, przez co gromadzi się w dolnych partiach pomieszczeń. Gazy te połączone z powietrzem tworzą palną mieszaninę.


      Detektor gazu wyposażony jest w zaawansowany technologicznie czujnik półprzewodnikowy i elektroniczny układ sterujący, który kontroluje obecność gazu w powietrzu. Jeśli instalacja bądź urządzenia są nieszczelne i dochodzi do wycieku, instrument przy 10-procentowym stężeniu gazu LEL (dolna granica wybuchalności) włącza alarm. Przykładowe wartości dolnych granic wybuchowości gazów LEL Metan 5%, Propan 2,10%, Butan 1,80%.
Detektory gazu montuje się w kuchniach i łazienkach wyposażonych w kuchenki lub gazowe podgrzewacze wody. Warto również montować czujniki w domowych kotłowniach opalanych gazem oraz garażach, w których znajdują się samochody zasilane LPG lub CNG. Czujnik montuje się na ścianie, na wysokości ok. 150 cm nad podłogą.
Przy zakupie czujników warto wpierw zapoznać się z instrukcją obsługi i poczytać o zasadach działania i sposobach instalacji.

User Rating: 5 / 5

Star ActiveStar ActiveStar ActiveStar ActiveStar Active

Witam, dzisiaj chciałem opisać nietypowe urządzenie pomiarowe.
         W dniu wczorajszym miałem okazję zobaczyć na żywo i zapoznać się z możliwościami niwelatora liniowego. Prawdą jest, że wiele nowych i starych a modernizowanych obecnie lini wodociągowych i kanalizacyjnych w całej Polsce, jest realizowane z pomocą niwelatorów rurowych min. Topcon TP-L4A. W praktyce możemy się spotkać z wieloma określeniami np.. laser liniowy, laser rurowy, niwelator liniowy czy niwelator rurowy. Generalnie chodzi o to samo narzędzie występujące zawsze w postaci okrągłego walca z nóżkami, emitujące jedną wiązkę lasera czerwonego lub zielonego.


           Niwelatory te są niezwykle precyzyjne, byłem w szoku, kiedy na wyświetlaczu TP-L4B zobaczyłem trzy miejsca po przecinku. Lasery liniowe wyznaczają automatycznie kierunek i spadek góra i dół i umożliwiają bardzo szybszą realizację prac przy zachowaniu wysokiej dokładności, co przekłada się na widoczne podniesienie wydajności pracy ekipy. Zyskują na tym wykonawca jak również mieszkańcy w okolicy budowy, dla których wszelkie prace remontowe są zawsze zmartwieniem.


       Kolejną sprawą jest wodoszczelność i pyłoszczelność lasera rurowego Topcon TP. Klasa  IP X7 informuje, że laser jest w 100% odporny na kurz i pył - pierwsza cyfra, druga cyfra - to odporność na chwilowe zanurzenie na głębokości od 15-100cm w czasie nie dłuższym niż 30 min. Czyli jak zaleje studzienkę z niwelatorem to można bez pośpiechu wejść, wyciągnąć niwelator i dalej nim pracować. Jak się pobrudzi błotem to pod kran umyć i można dalej pracować.


         Wracając do pracy na rurach i kanalizacji, praca ta staje się prostsza i niebywale dokładniejsza. Szybkość i precyzja pomiarów sprawia,że robota przyspiesza dostrzegalnie, to opinia firm, które poprzednio stosowały niwelatory obrotowe lub optyczne. Zamiast 2-3 osób wystarcza jedna do nastawienia i czuwania bo laser nie jest tani, trzeba mieć na niego oko. Odpadają również niezwykle kosztowne poprawki. Panel podczas regulowania parametrów jest podświetlony, więc można bez problemu nastawiać parametry w ciemnych studzienkach.
         Praca sprzętem jest niezwykle prosta, wręcz banalna. Na szkoleniu po krótkiej prezentacji naszą reakcją było stwierdzenie „ i to już wszystko?”. Tak wystarczy, że na jednym końcu rury dokładnie w jej środku ustawi się laser rurowy TP-L4B. Jeżeli średnica rury jest większa niż średnica niwelatora, używa się specjalne nóżki, które po wkręceniu w korpus instrumentu pozycjonują go bezbłędnie w średnicy rury. Nóżki te mają oznaczenia średnic. W drugi koniec rury wstawia się tarczkę celowniczą. Tarczka jest nastawna z skalą zależnie od zastosowanych nóżek – czyli średnicy rury. W jej centralny punkt pada wiązka lasera. Lasery rurowe są w dwóch wersjach bez model TP-L4B i z autodopasowaniem – model droższy TP-L4A (tarczka ma po bokach dwie aluminiowe belki ułatwiające automatyczne dopasowanie). Na pilocie wciskamy przycisk i po parunastu sekundach punkt lasera jest w środku tarczki. Teraz wystarczy, aby ekipa układająca rury ustawiła wysokość rury tak, by plamka lasera trafiła w środek celu. W praktyce można ustawiać laser również na rurze, ale wtedy jest ryzyko, że może nam się przemieścić lub ześlizgnąć i upaść – trzeba uważać.
         Jeszcze parę parametrów: zasięg skuteczny to około 150 metrów, czyli starczy w zupełności w praktyce wstawiamy do kolejnej studzienki i dalej układamy rury. Czułość to 2,4 mm na 50 metrach, no i 5 lat gwarancji.
To tyle pozdrawiam Rafał

User Rating: 5 / 5

Star ActiveStar ActiveStar ActiveStar ActiveStar Active

  Wykrywacze przewodów to narzędzia do określania pozycji instalacji elektrycznej, instalacji wodnej, prętów zbrojeniowych i innych znajdujących się w pod tynkiem. Nikogo nie powinno się tłumaczyć, że w trakcie wiercenia otworów w ścianie na niewielkiej głębokości pod kołki rozporowe, czy w trakcie wiercenia otworów przebiciowych, nie jest przyjemnie jak wiertło SDS max 25 mm przebije nam wiązkę kabli lub uszkodzi rurę z wodą.




Urządzenia do lokalizacji inaczej wykrywacze do przewodów podzielić można na standardowe wykorzystujące układy indukcyjne np. Bosch GMS 120 i zależnie, od jakości i ceny otrzymujemy towar lepszej lub gorszej klasy. Oraz bardziej innowacyjne oparte o fale radiowe i detektory tych fal D-Tect 150 lub D-Tect 120, takie urządzenia są przez to bardziej precyzyjne.


W przypadku wykrywaczy indukcyjnych powinno się się nauczyć jak funkcjonuje narzędzie, ważne jest, aby ściana była sucha, pozbawiona zanieczyszczeń typu tlenki żelaza. Na niepoprawne pomiary może mieć wpływ elektryczność statyczna powierzchni, można ją nieco zniwelować dotykając na sekundę ręką w bezpośrednim otoczeniu miernika by rozładować napięcie statyczne. Podobne zaburzenia mogą wywoływać nawierzchnie płytek ceramicznych lub tapet przewodzących prąd, bliskość stacji nadawczych, radarów samolotowych i innych, masztów lub kuchenek mikrofalowych. Badanie może być również zakłócony przez otoczenie przyrządów, które wytwarzają silne pola magnetyczne i elektromagnetyczne.
   Wykrywacz przewodów D-Tect 120 kontroluje obszar w zakresie pomiarowym czujnika radarowego. Znalezione zostają wszystkie obiekty do 6 cm pod pow., które są wykonane z materiału innego niż ściana. Miernik ma 3 funkcje pracy. Podstawowa – tryb uniwersalny do większości ścian w budownictwie. Lokalizowane są elementy metalowe, rury z plastiku z wodą (lokalizację rur z tworzywa bez wody pozwala wykrywacz D-Tect 150), przewody elektryczne i kable. Puste przestrzenie w ścianie o średnicy mniejszej niż 2-3 cm nie zostaną wykryte.


   Drugi tryb pracy to Beton. To coś dla tych, co wiercą lub tną tarczami diamentowymi w betonie zbrojonym lub litym zagęszczonym betonie, maksymalna głębokość w tym trybie to 12 cm.
   Trzeci tryb to konstrukcje prefabrykowane typu ściany gipsowo kartonowe, drewniane. W tej funkcji D-Tect 120 Bosch wykrywa elementy drewniane, profile metalowe, przewody elektryczne, rury z tworzywa sztucznego wypełnione wodą, maksymalna głębokość to 6 cm.
Dodatkowo miernik umożliwia precyzyjne lokalizowanie, co zostaje wyświetlone w formie strzałek kierunkowych. Jesteśmy wtedy informowani, z której strony jest środek zlokalizowanego elementu. Urządzenie ma dwa źródła zasilania, bateryjny 4* AA lub na akumulator Bosch 10,8V.

User Rating: 5 / 5

Star ActiveStar ActiveStar ActiveStar ActiveStar Active

Cześć
Dzisiaj trochę informacji o laserach tych czerwonych i zielonych.


Z początku krótka definicja z Wiki. Laser to generator promieniowania, wykorzystujący zjawisko emisji wymuszonej. Określenie jest akronimem od Light Amplification by Stimulated Emission of Radiation — zwiększenie światła poprzez wymuszoną emisję promieniowania. Promieniowanie lasera ma charakterystyczne właściwości, trudne lub wręcz niemożliwe do osiągnięcia w innych gatunkach źródeł promieniowania. Jest spójne w czasie i przestrzeni, przeważnie spolaryzowane i ma postać wiązki o nadzwyczaj małej rozbieżności, innymi słowy łopatologicznie wiązka składa się z fotonów, których drogi są równoległe.


Z kolei, co do koloru wiązki to sytuacja dla człowieka wygląda tak: wiązka zielona w porównaniu do czerwonej jest dla naszego oka około 4-5 razy bardziej dostrzegalna. Ma to spore znaczenie w wypadku używania przyrządów pomiarowych bez odbiornika. Jeżeli posiadamy laser krzyżowy, laser liniowy lub poziomicę zaopatrzoną w laser punktowy i dokonujemy pomiaru wewnątrz pomieszczenia lub na zewnątrz to wiązka lasera zielonego o takiej samej mocy, co czerwonego będzie dostrzegalna na znacznie większej odległości. Przykładowo mamy laser krzyżowy z wiązką czerwoną i realizujemy pomiar w pomieszczeniu, taka wiązka jest dostrzegalna na odległości np. 15 metrów. Jeżeli wymienimy laser na zielony to będzie ona widoczna 4*15m= około 60 metrów. Oczywiście zależnie od klasy lasera, na takiej odległości punkt lub wiązka lasera prawdopodobnie będzie już znacznie rozproszona, co przeszkodzi nam precyzyjny odczyt. Ale będzie nadal wyraźna.


Większa część cenionych na rynku producentów przyrządów pomiarowych ma w swojej ofercie lasery z wiązką czerwoną i zieloną. Sprzedaż tych z wiązką czerwoną przeważa pomimo znacznie gorszych parametrów. Dzieje się tak, ponieważ:
1. Układ optyczny dioda i soczewki w laserze czerwonym jest znacznie prostszy i tańszy niz. w laserze zielonym, w którym trzeba użyć dodatkowe kryształy, co w dużej mierze podraża koszty.
2. Nadto laser zielony jest bardziej energochłonny, czyli do jego utworzenia potrzeba znacznie więcej energii. Lasery krzyżowe, niwelatory z laserem zielonym zużywają o wiele więcej energii niż te same instrumenty z laserem czerwonym. Dla klienta ma to kolosalne znaczenie, trzeba częściej ładować akumulatory lub wymieniać baterie, Inaczej droższe i bardziej kłopotliwe użytkowanie.
3. I jeszcze jedna bolesna informacja, otóż laser zielony ze względu na swoją specyfikę traci swoje parametry w niskich temperaturach, głównie za sprawą spadku mocy akumulatorów jak i swojej konstrukcji.


Mam nadzieję, że powyższe informacje wspomogą Was w podjęciu decyzji, jaki laser wybrać. Praktyka pokazuje, że większość klientów decyduje się na narzędzie pomiarowe z laserem czerwonym, bo cena cyni cuda.
Pozdrawiam
