Liny stalowe współczynnik bezpieczeństwa , wytrzymałość

Szczegóły

Kategoria: Poradnik Techniczny

Ocena użytkowników: 5 / 5

Cześć
Liny stalowe jak wiele różnych artykułów technicznych wytwarzane są w różnych gatunkach i mają różne zastosowanie.

Liny stalowe są powszechnie stosowane w takich urządzeniach przemysłowych, jak maszyny budowlane betoniarki, różnego rodzaju urządzenia transportowe żurawie, liny służące do przymocowania ciężarów w czasie ich przenoszenia liny holownicze.

Dobór budowy liny do danego urządzenia zależy w głównej mierze od budowy urządzenia i warunków w jakich lina pracuje. W poniższym artykule skupię się na linach sztywnych, pracujących na rozciąganie i linach elastycznych które mogą pracować na bębnach o różnej średnicy.

Główne kryteria poprawnego doboru konstrukcji lin stalowych.

– Liny stalowe o konstrukcji 1×7 1×19 i 1×37
Stosowane przeważnie w przypadkach w których lina pracuje wyłącznie na rozciąganie, a więc w przypadku lin naciągowych (np. maszty telewizyjne|liny pod kable telefoniczne|liny do nacigu siatki|liny do zrywek|liny do zawiesi dźwigowych, ładunkowych}. Liny z cienkich drutów mogą być stosowane jako linki sterownicze przenoszące siły w różnych urządzeniach przemysłowych (np. linki hamulca bądź gazu. Podstawowym parametrem wyróżniającym linki o takich konstrukcjach jest ilość drutów. Jeżeli linka jest bardziej elastyczna to mniej odporna na ścieranie, im sztywniejsza to w wyższym stopniu odporna na zrywanie i ścieranie.

– Liny stalowe o konstrukcji 6×7 6×19 6×37
Liny te użytkowane są jeśli lina pracuje na kołach lub krążkach linowych - rolki na linkę, no i kiedy potrzeba elastycznej linki. Liny o konstrukcji 6×7 cechują się znaczną odpornością na ścieranie ale są mniej elastyczne.

No i kilka terminów, które pozwolą nam dobrać linę do naszych potrzeb.

WYTRZYMAŁOŚĆ LIN i podawana siła zrywająca.

Siłę zrywająca często podaje się w newtonach N lub w wielokrotnościach tej jednostki. Dla uproszczenia aprobuje się, że
1daN=1kg choć 1daN=1.019716, jednak w naszym przypadku dokładne obliczanie jest niepotrzebne.

I tak mamy:
1N=0,1kg
1daN (deka)=1kg
1kN (kilo)= 100kg

Patrząc na siłę zrywającą dla liny podawaną przez producenta trzeba nie zapominać, że jest ona mierzona w dość specyficznych warunkach.
- liny zrywane są w perfekcyjnych warunkach laboratoryjnych (temperatura, wilgotność itp.)
- lina poddawana testom nie jest narażona na promieniowanie UV i związki chemiczne, wodę piach itd.
- wyrób jest nowy i nie ma uszkodzeń, które występują podczas zwykłego użytkowaniu (przetarcia, zagniecenia)
- wyrób w ciągu zrywu mocowany jest w stosownych szczękach, które nie wywołują osłabienia liny (zryw liny jest prawidłowy jeżeli następuję w pewnej odległości od szczęk). Tym perfekcyjnym warunkom, można teraz przeciwstawić linę, która w ciągu normalnej pracy narażona jest na szereg niekorzystnych elementów.

- Współczynnik bezpieczeństwa v.
Jest to liczba powstała z stosunku siły zrywającej do optymalnego bezpiecznego ciężaru lub siły. Im wyższy współczynnik tym bezpieczniejsza praca. W zależności od warunków wskaźnik inaczej będziemy podawać w wciągarkach poziomych i linkach. I tak dla przykładu: w górnictwie oo 1973 roku według Przepisów Technicznej Eksploatacji Kopalń (PTEK), lina w bębnowym urządzeniu wyciągowym powinna mieć stały współczynnik bezpieczeństwa co najmniej 6 przy wyciąganiu urobku i 8 do jazdy ludzi. W wyciągach z kołem pędnym wymagany współczynnik bezpieczeństwa wynosił 7 w przypadku wyciągania urobku i 9 do jazdy ludzi.
W wypadku lin stosowanych w wciągarkach jednokierunkowych leżących ( np do naciągu siatki lub wciągania samochodu) współczynnik bezpieczeństwa nie przekracza 3.
Ilorazem posługujemy się w następujący sposób. Jeżeli będziemy holować jakiś ładunek m=200 daN to do tego celu powinniśmy zastosować liny o
wytrzymałości v*200 daN= 1600 daN ( założenie współczynnika bezpieczeństwa v=8).

Zaploty, mocowanie lin.

Sposób mocowania lin także wpływa na ich wytrzymałość. Liny stalowe zamknięte na kauszach o odpowiednim promieniu w miejscu zgięcia nie tracą swojej wytrzymałości ( liny sztywne powinny mieć większe kausze). Sposób zaciśnięcia lin zaciskami w dużym stopniu osłabia linę. Dlatego warto stosować zaciski przeplatane lub zagniatać liny tulejami. Najbardziej skuteczną metodą jest przeplatanie, ze powodu na charakter lin stalowych bardzo rzadko stosowane.

– Elastyczność
Elastyczność liny jest określona przez stosunek metalicznego przekroju do liczby drutów w konstrukcji. Przyjmuje się, że przy większej ilości splotek i drutów liny są bardziej elastyczne.

– Zgniatanie
Cecha ten ma odrębne znaczenie w wielokrążkowych urządzeniach dźwigowych, w których liny narażone są na miejscowe odkształcenia. W takim wypadku liny o wysokim stosunku przekroju metalicznego do średnicy są o wiele bardziej odporne na ewentualne uszkodzenia. Stosowanie lin z rdzeniem stalowym dodatkową zwiększa odporność na zgniatanie, niestety w przypadku lin klasycznych zmniejsza się wtedy zdecydowanie ich elastyczność.

– Smarowanie ( smary suche np PTFE doskonały do linek w pancerzach lub na zewnątrz)
W zależności od potrzeb i podstawowych wymagań liny mogą być smarowane. Dobrze nasmarowane liny są chronione podczas składowania i użytkowania. Większość nowych lin jest nasmarowana fabrycznie, w trakcie eksploatacji mówimy o dodatkowym smarowaniu lin. Liny przed smarowaniem muszą być wyczyszczone następnie smarowane smarami:
- suchymi nie powodującymi przyklejania się brudu
- o znacznej penetracji
- o długotrwałej ochronie antykorozyjnej, przeciw zamarzającej.

A na koniec zapraszam do naszego sklepu liny stalowe mierzymy na nowo zakupionym przyrządzie
To tyle pozdrawiam.

Wiertarki ze stopą magnetyczną - zastosowanie i osprzęt

Szczegóły

Kategoria: Rodzaje stali i obróbka

Cześć
Wiertarki ze stopą magnetyczną są coraz częściej używane do wiercenia otworów w stali. Podstawową zaletą tych maszyn jest ich mobilność i możliwość wykonywania otworów o dużych rozmiarach.
W warsztatach ślusarskich zazwyczaj dostępna jest wiertarka stołowa - ciężka i masywna - wykonanie precyzyjnych otworów o dużych średnicach nie nastręcza żadnego problemu. Inaczej sprawa wygląda podczas pracy poza zakładem jeżeli zajdzie konieczność wykonania otworu w grubej stali o średnicy powyżej 15 mm. To zwykła wiertarka nie da rady. W taki przypadku jedynym wyjściem jest wiertarka z stopą magnetyczną lub popularnie zwana wiertarką magnetyczną. Wiertarka magnetyczna ma dobrą relację waga -mobilność do wielkości wykonywanych otworów. Z tego względu znajduje zastosowane w pracach przy konstrukcjach stalowych, instalacyjnych, stoczniowych, mostowych, produkcji urządzeń dźwigowych, i innych prac montażowych w stali.
Nie jest to maszyna doraźna, można jej zastosowanie umieścić już w fazie projektowania, montażu instalacji w terenie.

Podstawowym narzędziem używanym w wiertarkach magnetycznych - Wiertła do wiertarek magnetycznych - trepanacyjne.

https://domtechniczny24.pl/wiert%C5%82a-trepanacyjne-do-stali.html

Szeroka gama wierteł trepanacyjnych inaczej zwanych wiertłami koronowymi lub frezami trepanacyjnymi zapewnia wiercenie bez pilota w litej stali o znacznej grubości ( np 10 - 20 - 33 mm ) otworów o znacznych średnicach ( np. wiertło trepanacyjne 32mm , 42 mm , i większe).

Jeszcze kilka lat temu wiertła te były drogie, obecnie ich cena i dostępność znacznie spadła.
Zwracam jeszcze uwagę na ich wydajność ściśle powiązaną z budową freza. Obróbka odbywa się tylko na obrzeżach, natomiast środek pozostaje nienaruszony. Zmniejsza to zapotrzebowanie na moc, która wynosi 30% zapotrzebowania w porównaniu do wiertła krętego . Wypływa to oczywiście z faktu mniejszej powierzchni skrawania.
Orientacyjnie jeżeli wiertarka w na tabliczce ma opisaną maksymalną średnicę wiercenia 13 mm przy wiertłach krętych, to stosując frez trepanacyjny zakres zwiększy się do 28 i więcej. Zależy to oczywiście od mocy wiertarki, ale taka jest ogólna zasada. A dzieje się tak, ponieważ rdzeń zostaje nienaruszony i nie traci się energii i czasu na przerobienie go na wióry:)
Zwiększy się również prędkość obróbki i co czasami istotne ilość wiórów.
Ze względu na to, iż frez nie wymaga prowadzenia i jest nieruchomy, można używać go w miejscach nietypowych, na brzegach materiału, w pachwinach, lub w przypadku materiałów zachodzących na siebie . Kluczową sprawą jest tu oczywiście możliwość montażu stopy magnetycznej.
Co więcej otwory wykonane za pomocą wiertła trepanacyjnego nie wymagają gratowania. Gładkość i precyzja wykonania bliższe są rozwiercaniu niż wierceniu.

Mocowanie i system chłodzenia.

Wiertła mocowane są systemem Weldon ( droższe modele magnesówek mają dodatkowo gniazdo Morsea, lub gniazdo szybkomocujące QuickIn ).

I apropo tego montażu to mamy przejściówkę z wierteł Quickin na Weldon - https://domtechniczny24.pl/osprz%C4%99t-do-wiertarek-magnetycznych.html

Jest to dobre rozwiązanie dla zakładów które mają dużo frezów Weldona, a korzystają z magnesówek Quickin. Jedyne co to zmieni sie wtedy długość pilota o 20mm. Czyli jak mamy zestaw adapter wiertło 30mm Weldon to stosujemy trzpień 50mm.

W większości modeli mocowanie wierteł trepanacyjnych w maszynie zapewniają profesjonalne uchwyty przemysłowe z wewnętrznym systemem chłodzenia. Montowany do wnetrza wypychacz, zwany czasami pilotem, wysuwa się podczas wiercenia w uchwyt i otwiera zawór płynu chłodzącego, przez który wlewa się ono do wnętrza freza. W zależności od rodzaju uchwytu chłodziwo podawane jest z niewielkiej wewnętrznej komory lub z zbiorniczka umieszczonego na zewnątrz. Uchwyty z funkcją ciągłego podawania chłodziwa połączone z zewnętrznym pojemnikiem gwarantują pracę ciągłą, przy jednoczesnej, łatwej kontroli płynu, co dodatkowo zwiększa żywotność frezów i przyspiesza pracę.

Typowe kryteria wyboru wiertarki to:

Planowane miejsce pracy, jeżeli na wysokościach to im lżejsza tym lepsza.
Przewidywane średnice otworów, każda wiertarka ma dane techniczne. I tu ważna uwaga. Nigdy ale to nigdy nie powinno się wykonywać pracę w górnych granicach dopuszczalnych średnic. Na przykład jeżeli producent wiertarki Vertical 30 podaje maksymalną średnicę 30 mm to wiercimy taką średnicą tylko okazyjnie, zalecane średnice przy niej to 28 mm i mniejsze. Jeśli taką normę wdrożymy to magnesówka będzie nam długo służyć. Zresztą jest to wszechstronna zasada do wszystkich maszyn.
Rodzaje narzędzi, jeżeli przewidujemy używać stożka MK to warto zajrzeć do danych technicznych lub zapytać.
Jeśli wiertarka ma regulowane obroty w lewo i prawo to można ją wykorzystać jako gwinciarkę. Zakresy gwintowania powinny być podane w danych technicznych.
Przesuwna podstawa stopy magnetycznej. Umożliwia ona na precyzyjne ustawienie osi freza już po uruchomieniu elektromagnesu. Czasami bardzo przydatne :)
Jakość: można wyodrębnić trzy grupy: Chińczyki - tu trudno mi coś się wypowiedzieć, Średnia klasa: EVOLUTION - angielska firma produkuje na Tajwanie(dobry ekonomiczny wybór), i Rotabroach, EUROBOOR, ZALCO, FEIN to produkty z najwyższej półki (gwarantowana jakość i wysoka cena).

Krótko mówiąc główną ich zaletą jest:
- Mobilność,
- Możliwość wiercenia głębokich otworów.
- Wykonanie otworów o dużej średnicy.
Wada:

- Stopa magnetyczna wymaga gładkiej, grubej powierzchni stalowej.

-Wysoka cena wierteł trepanacyjnych w porównaniu do wierteł krętych HSS, dotyczy wierteł o mniejszych średnicach.

- Większy stopień trudności w ostrzeniu wierteł trepanacyjnych.

To tyle pozdrawiam.

Znaki graficzne na wężach Norres - co oznaczają

Szczegóły

Kategoria: Pneumatyka narzędzia i instalacje

Cześć
Ponieważ większa część ludzi poprawniej rozumie informacje patrząc na obrazki a nie czytając tekst, opiszę wszelkie obrazkowe dane dotyczące przeznaczenia węży technicznych Norres. Będzie to również idealny poradnik po szerokim zastosowaniu tych węży.

Węże techniczne ssawno tłoczące PU w oplocie - https://domtechniczny24.pl/w%C4%99%C5%BC%C4%99-techniczne-szerokie-spektrum-zastosowa%C5%84.html

Znak graficzny przedstawiający używanie węża biorąc pod uwagę 4 istotne grupy wg. przesyłanego medium.
Nowa ikona „medium“ - Teraz nabywca z łatwością może określić do jakiego rodzaju medium jest przeznaczony wąż. Ikona „medium” charakteryzuje media gazowe, płynne, pyły, ciała stałe jak i ciężkie ładunki ścierne. Ta nowatorska ikona umożliwia nabywcom błyskawiczny dobór odpowiedniego węża lub systemu, podobnie sprzedawca może w szybki sposób odnaleźć rozwiązanie.

Gaz: Wąż nadaje się do mediów gazowych

Pył: Wąż jest odpowiedni do transportu pyłów i proszków.

Ciecz: Wąż jest przeznaczony do transportowania mediów ciekłych.

Media ścierne: Wąż jest przystosowany do transferu artykułów ściernych, takich jak kruszywa, włókna i granulaty.

Znak rysunkowy PRE PUR. Ile jest poliuretanu w poliuretanie.
Jak w wypadku wielu surowców i wyrobów gotowych są i tu duże różnice jakościowe.

NORRES stosuje do wielu węży wyjątkową mieszaninę ester i eter poliuretanową, nazwano ją jako mieszankę Pre-PUR ze znaczkiem r :).

Te polimery składające się z twardych i miękkich segmentów Pre-PUR® mają w porównaniu do wielu innych tworzyw, mieszanek gum i „prostego“ poliuretanu lepsze własności. Twarde segmenty Pre-PUR® mają skrajnie wysoką odporność mechaniczną, podczas gdy miękkie segmenty Pre-PUR® są jednocześnie nadzwyczaj elastyczne i o dużej wytrzymałości dynamicznej.

Stosowane przez nas surowce Pre-PUR® odróżniają nasze węże od wielu dostępnych na rynku:

NORRES Pre-PUR® składa się z specjalnego wysokiej jakości typu poliuretanu premium ester, eter.
W związku z tym odporność na ścieranie może ulec szybko pogorszeniu o około 30%, jeśli użyjemy typ poliuretanu o niższym poziomie jakości. Duża czystość stosowanych surowców i niewielka rozbierznoć tolerancji zapewniają wysoki poziom jakości.
- bardzo dobre właściwości mechaniczne
- niska ścieralność
- ekstremalnie dobra odporność chemiczna i hydrolityczna
NORRES Pre-PUR® z radykalnie długim łańcuchem molekularnym (duża masa cząsteczki, krystaliczna struktura i skład). Podczas chemicznego, hydrolitycznego i termicznego procesu podziału następstwo molekularny ulega skróceniu. Z reguły dłuższe łańcuchy molekularne mają dłuższą żywotność. Długość łańcucha molekularnego jest ważna dla temp. mięknienia węża. Z jednej strony produkty z Pre-PUR® mają ponadprzeciętną wytrzymałość na wysokie temp., z drugiej strony przy niskich temp. Pre-PUR® ma lepszą elastyczność.
- lepsza odporność chemiczna i hydrolityczna
- wyższa temperatura mięknienia
- większa wytrzymałość na temperatury.
- wyższa wytrzymałość na ciśnienie rozrywające.
- duży margines bezpieczeństwa
- dłuższa żywotność
- lepsza elastycznosc w niskich temp.
- mniejszy moment zgięcia w niskich temp.
- mniejsze prawdopodobieństwo pęknięcia w niskcih temperaturach, dzięki większej elastyczności.
NORRES Pre-PUR® zawiera opracowany razem z naszymi kontrahentami surowców specyficzny stabilizator. Bez tego dodatku węże nie byłyby tak odporne chemicznie, hydrolitycznie i termicznie i szybciej by się zrywały.
- lepsza odporność chemiczna i hydrolityczna
- lepsza odporność na utlenianie
- dłuższa żywotność
- lepsza odporność na warunki atmosferyczne
Stosowany przez nas do wielu węży poliuretan eterowy Pre-PUR® w porównaniu do poliuretanu estrowego Pre-PUR® (a także innych poliuretanów estrowych) ma następujące zalety:
Odporność na wnikanie w strukturę węża drobnoustrojów. Przede wszystkim podczas długotrwałego kontaktu z ziemią oraz silnymi zabrudzeniami w warunkach korzystnych dla mikroorganizmów. Poliuretan eter ze względu na swoją chemiczną budowę jest długookresowo odporny na mikroby. W naszej ocenie jest to wyraźnie lepsze rozwiązanie, niż wykorzystywanie dodatków niebezpiecznych dla zdrowia przy poliuretannie estrowym. W każdym poliuretanie estrowym występuje ryzyko, że poprzez wypłukanie dodatków zostanie przekroczona wartość graniczna i dodatek przedostanie się na powierzchnię węża i dojdzie do kontaktu z przesyłanym materiałem.
Odporność na hydrolizę, szczególnie w kontakcie z wilgocią przy wysokich temperaturach i w klimacie tropikalnym.
Lepsza odporność chemiczna niż porównywalne poliuretany estrowe
Lepsza elastyczność w niskich temp. niż poliuretany estrowe, to już pisałem wcześniej.

Przykład odporność:
Nasze wysokiej jakości surowce Pre-PUR® ze swoimi stabilizatorami proponują znacznie podwyższoną odporność a tym samym dłuższą żywotność, niż wiele innych produktów. Odpowiednim pomiarem jest pomiar hydrolityczny w wodzie o temp. 80°C, gdyż mechanizm chemicznego rozkładu poliester-poliuretan skutkuje często rozpad łańcucha poliestrów . Nasz Ester Pre-PUR® w porównaniu do występującego na rynku estru-TPU jest przedstawiony na rys. 1.

Porównanie parametrów mieszanki poliuretanu estrowego Pre-PUR® z termoplastycznym poliuretanem estrowym TPU
Przykład odporność na ścieranie:
Odporność na ścieranie naszego poliuretanu Pre-PUR® jest wg normy ist ok. 2,5 - 5 raza wyższa niż wielu materiałów gumowych i 3-4 raza wyższa niż wiele miękkich PVC (pomiar przy 20°C). W praktyce różnice są jeszcze większe, ze względu na dobrą elastyczność i odbojność poliuretanu Pre-PUR®.

Znak graficzny Ścieranie.

Wysokiej jakości kompozycje PUR i optymalna konstrukcja węża generują w procesie transportu mniejsze tarcie, niż wiele innych węży. Te węże NORRES przeznaczone są do silnie ściernych materiałów. W porównaniu do wielu węży dostępnych na rynku wyróżniają się:

Wzmocnieniem geometri ścianki w najbardziej narażonych punktach, szczególnie na łączeniach.

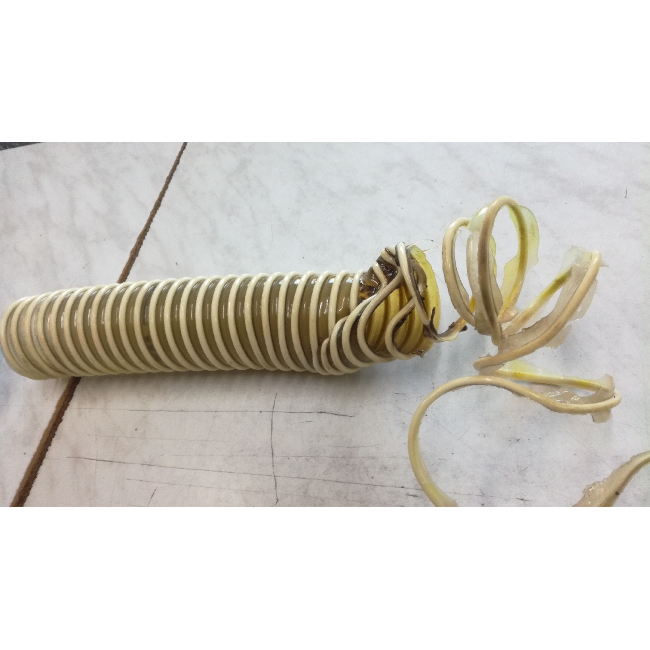

Poprzez tarcie przesyłanego medium mogą wystąpić wysokie temperatury. Tworzywa termoplastyczne miękną przy podwyższonej temperaturze, dochodzi do spowolnienia przesyłu wzrostu tarcia. W warunkach podciśnienia dochodzi na dodatek do skrócenia osiowego, wewn. wzrostu sfalowania oraz znacznego wzrostu ścieralności.Firma NORRES stosuje do oznaczonych w ten sposób węży poliuretanowych mieszanki surowców o wysokiej trwałości na ciepło.

Geometria profilu węża PUR firmy NORRES jest zoptymalizowana, tak że artykuły są wysoce szytywne osiowo przy czym są bardzo elastyczne. Mniejszy stopień sfalowania w pracy w podciśnieniu oznacza dłuższą żywotność.
Do tych węży są stosowane surowce o wysokiej wytrzymałości mechanicznej i ze specjalnymi dodatkami, gwarantującymi bardzo wysoką odporność na ścieranie.

Podobny w temacje - przechowywanie węży technicznych.

Złączki z tworzywa POM do czego się stosuje i jakie mają właściwości

Szczegóły

Kategoria: Pneumatyka narzędzia i instalacje

Witam, kolejy arty. o tworzywie z, którego wykonane są złączki – POLIACETAL POM, pierwzy napisałem jakiś czas temu ale nie pamiętam gdzie go umieściłem. Warto wiedzieć do czego można takie złączki użyć.

Najczęściej spotkać można białe i one są nieodporne na promieniowanie UV

Policetale są to polimery, w których łańcuchy główne wkomponowane są grupy acetalowe -O-C-O- i otrzymuje je się głownie w procesie polimeryzacji aldehydów. Używane są w różnych gałęziach przemysłu: elektrotechnice, mechanice, przemyśle motoryzacyjnym, niektóre do wyrobu farb, lakierów, w przemyśle rozlewniczym oraz w spożywczym, a także do wytwarzania wyrobów powszechnego użytku.

Policetale są to polimery krystaliczne. Twardy, sztywny, ciągliwy, niełamliwy, wysoka odporność kształtu na ciepło, dobra odporności na ścieranie, mała chłonność wilgoci, obojętny fizjologicznie, odporny na rozpuszczalniki i na tworzenie rys naprężeniowych. Nieodporny na działanie promieniowania UV. Dobre właściwości dielektryczne.
Używane są w różnych gałęziach przemysłu: elektrotechnice, mechanice, przemyśle motoryzacyjnym, niektóre do wyrobu farb, lakierów, w przemyśle rozlewniczym oraz w spożywczym, a także do wytwarzania wyrobów powszechnego użytku. U nas można spotkać kolanka, trójniki z POM w kolorze białym -https://domtechniczny24.pl/%C5%82%C4%85czniki-z-tworzywa-do-przewod%C3%B3w.html

Kopolimery POM :
TECAFORM AH – kopolimer acetalowy bez wypełniaczy
TECAFORM AH LA – niebieski kopolimer acetalowy z dodatkiem stałego środka smarnego
TECAFORM AH SD – kopolimer acetalowy z dodatkiem środka antystatycznego
TECAFORM AH LM – kopolimer acetalowy z kontrastem do znakowania laserem
TECAFORM AH GF25 – kopolimer acetalowy wzmocniony w 25% włóknem szklanym
TECAFORM AH ELS black – kopolimer acetalowy zawierający czarną przewodzącą sadzę
TECAFORM AH MT – kopolimer acetalowy do zastosowań w branży technologii medycznych
TECAFORM AH ID – kopolimer acetalowy z wykrywalnym wypełniaczem
TECAFORM AD – homopolimer acetalowy produkowany z żywicy DuPont™ Delrin®
TECAFORM AD AF – homopolimer acetalowy wypełniony PTFE

WŁAŚCIWOŚCI:
niski współczynnik tarcia
wysoka wytrzymałość mechaniczna, sztywność i twardość
odporność na ścieranie i zmęczenie materiałowe
obojętność fizjologiczna (odpowiednia do kontaktu z żywnością)
stabilność wymiarowa (niski współczynnik rozszerzalności cieplnej)
dobra odporność na pełzanie
bardzo dobra skrawalność
dobre własności ślizgowe
wysoka udarność nawet w niskich temperaturach
znakomita sprężystość powrotna
bardzo dobra stabilność wymiarowa
bardzo niska wodochłonność
ZASTOSOWANIA:
Precyzyjne kółka zębate o niskim module, silnie obciążone łożyska ślizgowe, elementy urządzeń elektrotechnicznych i AGD, prowadnice, ślimaki, części maszyn o wysokiej dokładności wykonania, elementy konstrukcyjne o dużej stabilności wymiarowej, śruby, nakrętki, haki, elementy armatury wodnej i podzespołów samochodowych.

DOSTĘPNE KOLORY: biały, czarny, ciemnobrązowy.

OBRÓBKA MECHANICZNA: Poliacetale doskonale obrabiają się na maszynach tokarskich i frezarskich oraz w centrach obróbczych.

PODSTAWOWE GATUNKI POLIACETALI:
POM C naturalny (biały)/czarny, POM H naturalny (biały)
POM C jest związkiem o wysokiej odporności na hydrolizę. Używany jest w miejscach gdzie występują mocne alkalia i degradacja termiczno-tlenowa. POM H z kolei ma wyższą wytrzymałość mechaniczną, sztywność, twardość i odporność na pełzanie a także większą odporność na ścieranie.

GATUNKI SPECJALNE POLIACETALI:
POM H-TF (ciemnobrązowy)
POM H-TF jest mieszanką włókien TEFLONU, równo rozproszonych w tworzywie acetalowym. W wyniku modyfikacji została zachowana wytrzymałość mechaniczna taka jak w przypadku POM H. W skutek dodania włókien TEFLONU niektóre własności zostały zmienione. Co za tym idzie POM H-TF jest bardziej miękki, mniej sztywny i bardziej śliski od czystego tworzywa acetalowego. W porównaniu z POM C i H materiał ten zapewnia doskonałe własności ślizgowe. Łożyska wykonane z POM H-TF wykazują niskie tarcie, długotrwałą ścieralność i są zasadniczo wolne od drgań ciernych.

DANE TECHNICZNE

Właściwości ogólne
gęstość g/cm3 1,42
absorpcja wody, nasycenie % 1,8
higroskopijność, nasycenie 230C % 0,24
Właściwości mechaniczne
twardość kulkowa H 961/30 N/mm2 150
wydłużanie przy zerwaniu % 40
moduł sprężystości podłużnej, rozciąganie N/mm2 3000
udarność kJ/m2 bez zerwania
udarność z karbem (Charpy) kJ/m2 9
naprężenie w jednostce czasu (1% 1000h) N/mm2 14
naprężenie przy granicy plastyczności N/mm2 70
Właściwości termiczne
odporność na odkształcanie cieplne A (ISO-R 75) 0C 105
odporność na odkształcanie cieplne B (ISO-R 75) 0C 155
max. temperatura użytkowa (krótkotrw.) 0C 140
max. temperatura użytkowa (długotrw.) 0C 105
współczynnik rozszerzalności liniowej 23-1000C 10ExpE5x1/K 11
przewodność cieplna (230C) W/Km 0,31
palność w/g UL-Standard 94 HB – –
temperatura topnienia 0C 160
Właściwości elektryczne
specyficzna rezystancja skrośna 0Hm cm 10Exp15
przenikalność dielektryczna względna 10E x p6 Hz 3,8
współczynnik strat dielektrycznych 10E x p6 Hz 0,003
wytrzymałość dielektryczna kV/mm 50
opór powierzchniowy Ohm 10Exp13
